경기남부 / 포르쉐 카이엔 3D 어라운드뷰, 포칼 165W-XP + ES 165 KX3, 3 way 스피커 교체 / 성남.용인.이천

안녕하세요

​

포르쉐 카이엔 차량에

​

3D 어라운드뷰 시스템,

그리고 프론트 도어 3웨이 스피커 시스템을

포칼 165W-XP,ES165KX3 미드레인지 스피커를 추가하여

3웨이 스피커 시스템을 교체, 업그레이드 하였습니다.

​

​

2011년 출고된

카이엔 입니다.

​

​

차량은 PCM 3.0 버전의 오디오가 장착되어있어 있어서

사용자께서는 원하는 다른 추가 기능을 사용하지 못하여

​

안드로이드 올인원으로 교체하여

사용중 이었습니다.

​

교체된 안드로이드 올인원 시스템은

기본 라디오 및 오디오 기능을 포함하고

플레이스토어 계정 로그인 하여 필요한 앱을 설치 사용하며

후방카메라 까지 연결하여 사용할수있습니다.

​

거기에 추가로 PUZU 사의 오디오 DSP 앰프를

추가 장착하여 사용중이었는데요

​

​

차량에 장착되어있는

안드로이드 올인원 시스템에

카존 3D 어라운드뷰 시스템을 장착하여

주행중, 주차시 보다 더 편리하게 사용할수있도록

하였습니다.

​

또한 DSP 엠프를 사용중이지만

스피커는 순정 상태라

​

포칼 스피커

165W-XP 2way,

ES 165 KX3 미드레인지 스피커를 추가하여

3way 구성으로

프런트 스피커를 교체하여

업그레이드 하였습니다.

​

​

​

3D 어라운드뷰 시스템은

운전석,조수석 사이드미러 각각의 카메라,

트렁크,전면 범퍼에 각각의 카메라,

총 4개의 카메라를 장착하여

모니터에 표시되는 이미지를 조합하여

하늘에서 차량을 내려다보는 화면과

후진기어 동작시 후방카메라,드라이브 기어시 전방카메라를 동작시고

한쪽으로는 차량 전체 주변 화면으로 표시하여

주행, 혹은 주차시 운전석에서 잘 보이지 않는

차량 주변을 한번에 확인함으로써

더욱더 안전하고 편리하게

도와 줄 것입니다.

또한 사용자는 3D 화면으로 전환하여

이미지를 볼수있어 더욱더 편리하고

자세한 차량 주변을 확인함으로

안전한 운행이 되도록 합니다.

​

프런트 스피커의 위치는

도어에 두개,대시보드에 트위터 스피커가

위치해 있는데요

어라운드뷰 장착과정에서

도어트림을 탈거할때

동시에 스피커 교체 작업과

도어 방음 방진 작업이 이루어 집니다.

​

​

​

​

​

후방카메라 장착을위해

트렁크 트림을 탈거합니다.

그런데 기존에 장착되어있는

블랙박스 배선이 그대로 노출되어 있는데요

상태가 안좋습니다.

​

지저분한 배선 모두 제거하고

다시 재작업하여 정리하였습니다.

​

기존 후방카메라가 장착되어있던 그자리에

어라운드뷰 후방카메라를 장착하였구요

​

​

어라운드뷰 전면 카메라도 전면 범퍼에

장착하였습니다.

​

사이드미러에 카메라를 장착하기위해

도어트림 및 미러를 탈거하였구요

카메라의 배선이 유리 움직임에

이상없도록, 또한 밖으로 노출되지안도록

원래의 배선이 지나가는 쪽으로 깔끔하게 배선처리 하였습니다.

​

​

4개의 카메라 배선이 중앙 모듈에 연결되고

연결된 카메라의 영상이 다시 차량 모니터에 연결되는

방식인데요.

사용중인 안드로이드 올인원에 AHD 카메라 영상이 지원되므로

카존 3D 어라운드뷰 시즌2 제품에서

AHD 화질의 영상을 연결합니다.

​

도어트림과 스피커를 탈거하고

방진 패드로 떨림을 최소화 할수있도록 합니다.

​

​

새로 장착될 포칼 스피커 입니다.

유토피아 라인인 165W-XP kit

6.5인치 미드우퍼, 트위터 구성 입니다.

추가로 ES165KS3 미드레인지 추가 구성 입니다.

​

교체되는 포칼 스피커와 순정 스피커의 단순한 비교에도

소리의 차이가 느껴질것같습니다.

​

순정 스피커 모두 탈거하고

모두 포칼 스피커로 교체합니다.

​

원래의 자리에 다시 장착하고

흡음 매트로 마무리 하여 미드우퍼 스피커는

장착을 마무리 합니다.

​

도어 트림에 장착되어있는 미드레인지 스피커도

교체 하고요

​

트위터 스피커는

크기가 있어서 전용 챔버를 이용하여 장착하기로 합니다.

이렇게 대시보드 구석으로

전용 챔버를 이용하여 장착합니다.

​

대시보드 위에 올라와 소리의 표현력이 개선되고

디자인적으로도 매우 고급스럽게 바뀌었다고 볼수있겠습니다.

​

​

​

​

​

​

​

​

​

스피커 교체도 완료하고

사이드미러의 카메라도 장착을 완료하였습니다.

​

이렇게 전,후,좌,우

4개의 어라운드뷰 카메라도 모두 장착하였습니다.

​

​

모두 장착한 카메라를 하나로 결합해

모니터 화면으로 연결해 볼 수있는데요

​

아직 이미지가 하나로 합쳐지지 않아

제각각 어지럽게 표시만 되고있습니다.

​

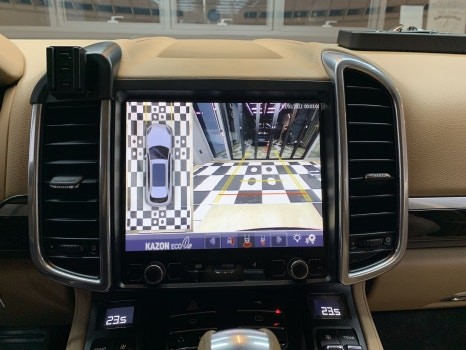

그래서 카메라 이미지를 하나로 합쳐줄수있는,

기준이 되는 바닥에 보정판을 설치하고요

​

오른쪽에 이미지 처럼 하나로 만들어주는

작업을 통해 최종 장착을 마무리 하면되겠습니다.

​

​

사용자는 전용 컨트롤러를 이용하여

원하는 방향의 이미지를 선택하여 볼수있습니다.

​

3D 화면으로 전환하여

차량 주변을 확인할수도 있습니다.

차량 이미지 포르쉐 카이엔으로 변경해드렸구요

​

이처럼 다양한 화면으로

차량 주변을 확인할수있습니다.

​

후진기어동작시 후방카메라 화면이 우선 동작하며

핸들 방향에 맞게 주차 보조선이 움직입니다.

드라이브 기어시 전방카메라의 화면으로 표시합니다.

​

이처럼 사용자는 원하는 방향과 원하는 부분의 이미지를

선택하여 주행중, 주차시 볼수있습니다.

​

​

마지막으로

기존 장착되어있는 DSP 앰프 세팅 해보았구요

3D 어라운드뷰, 스피커 교체 작업을

모두 마무리하였습니다.

​

3D 어라운드뷰 장착으로 주행을

안전하고 편리하게,

스피커 교체로 보다더 좋은 소리의 음악을

들으며 안전한 운행 되시길 바랍니다.

감사합니다.

위례신도시에 위치한

심박사 자동차연구소 입니다.

감사합니다.

​
