안녕하세요
도쿄 카오디오입니다.
정말 오랜만에 소개해드릴
W212 벤츠 E 클래스 주차선 생성 작업입니다.
작업을 위해 입고된
W212 벤츠 E 클래스
일단 순정 상태부터 살펴보겠습니다.
위 차량은 폰터스 모니터와 지니 지도가 장착되어 출고된 차량으로
국내에서 설치한 후방카메라가 탑재돼 있죠..
문제는 사진과 같이 주차선이 제공되지 않는다는 점입니다.
그리고… 또 다른 문제가 있죠.
트렁크 중앙에 표시를 남기고
후진기어를 동작시키면~

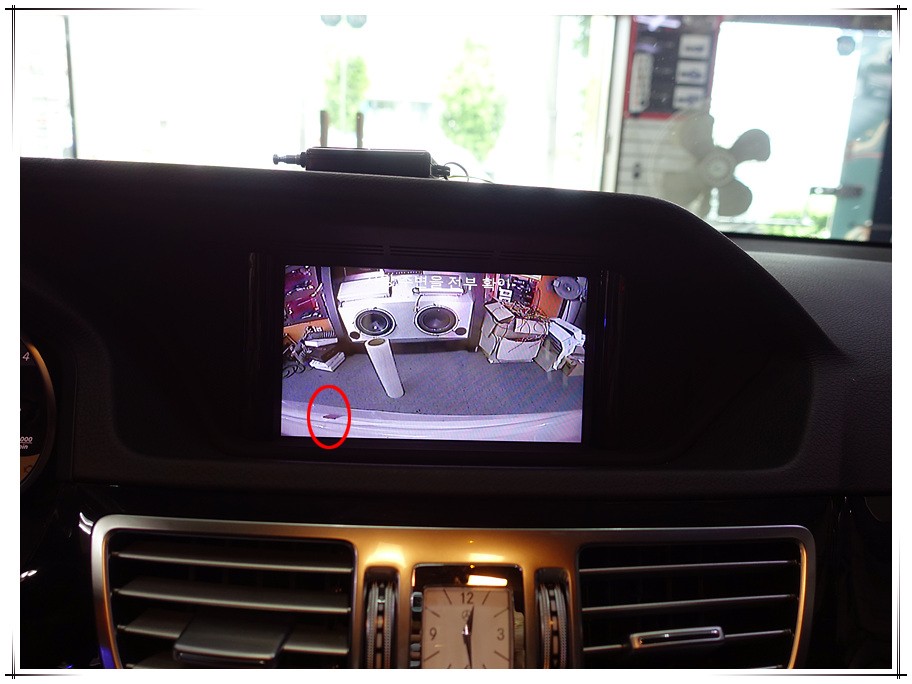

표시된 위치 보이세요??
차량의 중앙이 화면상 좌측 끝에 있습니다.
이유는…
카메라 위치 때문이죠..
카메라가 중앙에 있지 못하는 여건 때문에
화면상 중심이 한쪽에 쏠릴 수밖에 없습니다.
이는 거리에 따라 조금 다른 형태를 보입니다.
중앙에 물건을 놓고 다시 한번 확인합니다.
거리가 멀어질수록 좀 더 중앙에 위치하게 되죠…
그래도.. 한쪽으로 쏠림은 어쩔 수 없고요
오늘 작업을 의뢰하신 고객님께서는
최대한 중심에… 위치하고
핸들 움직임에 따른 주차선 이동이 가능해야 하며
화면에 보이는 주차선과 실제 도로에 그려진 주차선이 일치되길 원하십니다.
물론 100% 장담은 못 하지만
최대한 노력해봐야겠네요
그래서 순정 후방카메라를 제거하고
좀 더 좋은 화질의 카메라로 좀 더 중앙에 가깝게 설치합니다.
1번이 순정 후방카메라 자리고
2번이 새로 설치한 자리죠
이제 동작 테스트를 시작합니다.
변속 레버를 조작한 후

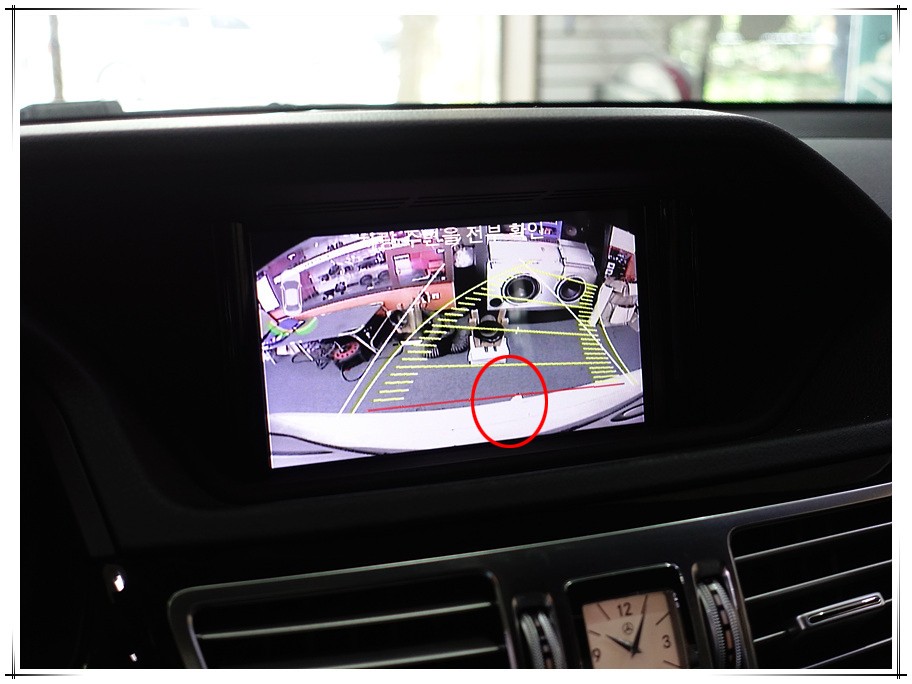

일단 주차선 생성은 완료했고요.
화면 좌측 위에 주차 센서 표시도 함께 나타납니다.
핸들 움직임에 따른 주차선 이동 … 아주 잘 적용되었고요
카메라 위치가 변경되었기 때문에
차량의 중심은 우측으로 살짝 기울어져 있지만
주차선을 이동시켜 중심에 맞출 수 있었습니다.
동작 테스트 영상 참고하세요
이상으로 벤츠 E클래스
PAS 생성및 후방카메라 시공 소개 마칩니다
궁금하신점 문의주세요
