아우디 Q3 차량이 인디웍 게러지에 입고 되었습니다 ~

시공내용은  기본적으로 N-LINK2 & 비디오인터페이스 연동 터치 네비게이션 구축이고요
부가적으로 유아트 통신을 이용한 스마트 드라이브 기능 구현 ( 후진히 비상등 점등 , 급정거시 비상등 점등 , 네비게이션 안의 미디어 메뉴를 MMI 버튼으로 바로가기 구현 )
아우디 멀티미디어 인터페이스 포트를 통해 순정 방식 미쯔미 케이블로 외부입력을 활성화 시키고 네비게이션쪽 미디어음성을 차량 스피커로 출력
GPS-FAKRA Cable 적용으로 차량 순정 GPS 신호를 N-LINK2 셋톱 네비게이션에 연동 시킴으로 최상의 GPS 감도를 구현 합니다.

 N-LINK2 셋톱네비게이션과 디지탈비디오인터페이스 설치를 위해 전용 데크키와 공구를 사용하여 탈거를 시작합니다.

모니터 탈거를 하기 위해서는 송풍구를 먼저 탈거 합니다.

공조기 뒤에서 캔 데이타배선을 연결하고,  헤드유닛 뒤에서는 전원, MMI 데이타 배선을 연결 하고 조립을 완료 합니다

탈거된 모니터는 7인치 터치패널 시공을 거치고요

순정모니터 위에 시공을 한 7인치 터치스크린은 Clear 타입입니다 ,  투과도  99,0 %

순정 멀티미디어 인터페이스 포트에 미쯔미 짹 연결을 하기 위해 커버를 벗겨 내고요

보다 깔끔한 배선 작업을 위해 콘솔 뒷쪽을 탈거하여 미쯔미 짹 연장 케이블을 연결합니다 ~ 손이 엉뚱한 데서 많이 가는군요

디지탈 인터페이스 IW04A-D 와 연결되는 N-LINK2 셋톱 네비게이션의 배선 작업이 마무리 되고 있고요 , 글로브 박스를 조립 함으로서 아우디 Q3 작업이 마무리됩니다.

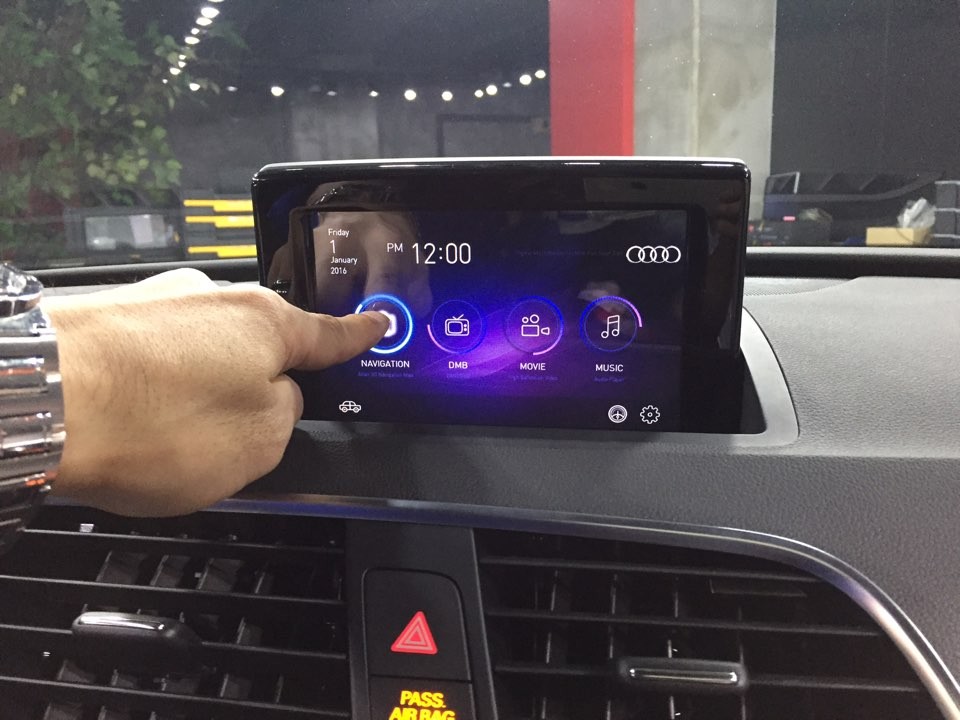

MMI 시스템의 NAVI 버튼으로 N-LINK2 네비 화면 전환이 이뤄지 구요  , 이후 부터는 터치로 조작을 합니다.

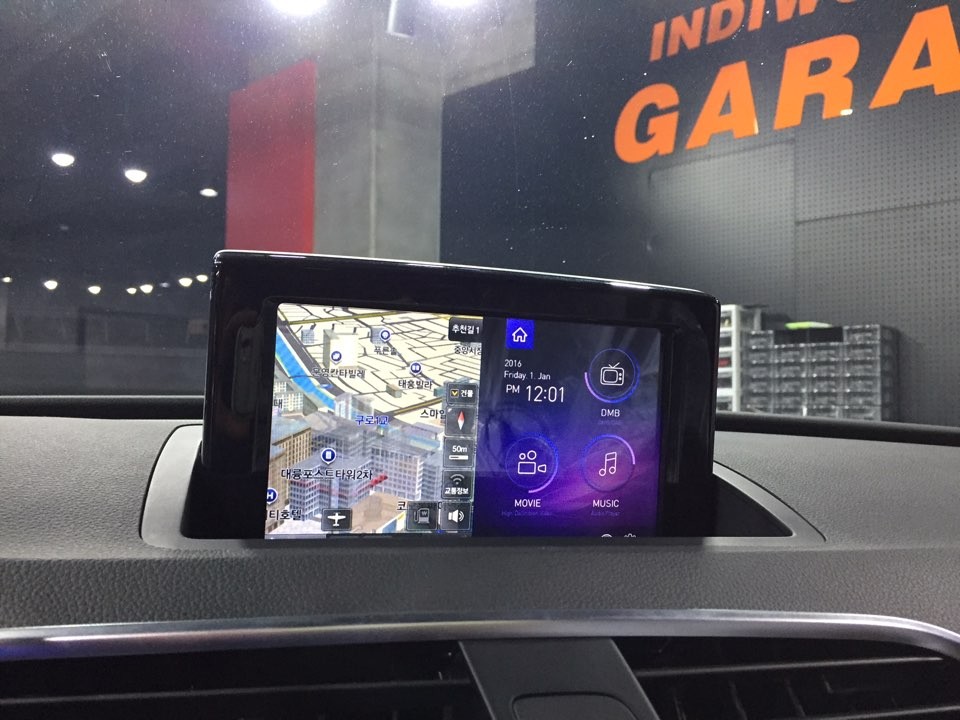

아틀란 3D 맵이 탑재 되있고요

N-LINK2 는 텔레칩스 8935 CPU 를 적용시켜 멀티태스킹 능력 역시 뛰어나죠

스마트 드라이브 적용으로 운전자는 취향에 맞쳐 MMI 버튼을 활용하여 NAVI 실행, DMB 실행, 동영상 실행, 트랙 변경도 가능합니다

순정 GPS 신호를 받아 N-LINK2 에 연동 시켰습니다. 말 그대로 미친 GPS 감도 ….

셋톱네비게이션에서 플레이되는 미디어 음성은 미쯔미 케이블 시공으로 차량 스피커에서 빵빵하게 청취 할 수 있습니다
